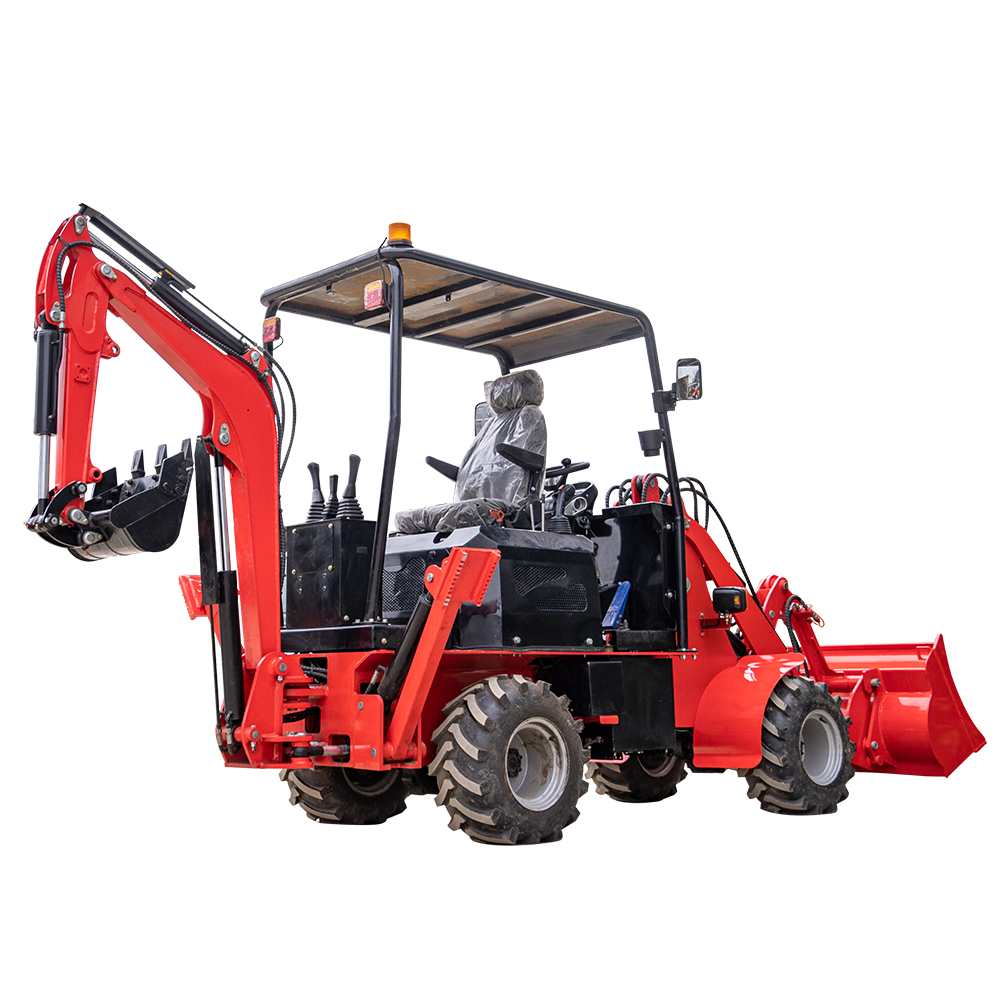

HTDL06HL Инструкция загрузчика экскаватора

  Ключевые особенности:

Универсальная машина с двойными возможностями — компактный, но мощный инструмент для эффективной конструкции

Compact and Agile: компактный корпус + небольшой радиус поворота, что позволяет свободно маневрировать в узких пространствах и легко перемещаться между объектами

Двойная функциональность: интегрированные возможности для погрузки и раскопок, с ковшом для погрузчика объёмом 0,3 м³ и ковшом экскаватора на 0,04 м³, выполняя несколько задач на одной машине

Мощные характеристики: двигатель LaiDong мощностью 18,4 кВт и максимальное сцепление 7,5 кН, легко справляется с тяжёлыми нагрузками и сложной местностью

Универсальная работа: максимальная глубина копания 1643 мм и высота разгрузки 2169 мм, охватывающие широкий спектр строительных нужд на разных высотах и глубинах

Прецизионная гидравлика: Высокопоточная гидравлическая система обеспечивает плавные и отзывчивые движения, гарантируя как оперативную точность, так и эффективность

Долгосрочная эксплуатация: Оптимизированная ёмкость жидкости сокращает простои при заправке, обеспечивая бесперебойную работу без проблем

  Преимущества машины:

1. Двухфункциональный дизайн: высокая эффективность с одной машиной

Объединяет функции загрузчика и экскаватора в одном блоке. Ёмкость ковша: 0,3 м³; номинальная нагрузка: 400 кг. Ёмкость ковша экскаватора: 0,04 м³; максимальная глубина копания: 1643 мм; Дальность копания: 2863 мм. Выполняет несколько сценариев — погрузку, выемку и засыпку — с помощью одной машины, что снижает инвестиции в оборудование.

2. Мощная конфигурация двигателя для стабильной и непрерывной работы

Оснащён рядным 3-цилиндровым двигателем Laidong объёмом 385 литров, выдающим номинальную мощность 18,4 кВт при 2400 об/мин. Водоохлаждаемый четырёхтактный двигатель обеспечивает эффективное рассеивание тепла и устойчивую, стабильную мощность. С максимальной тяговой силой 7,5 кН и скоростью хода 0–6 км/ч он легко справляется со сложными рельефами и тяжёлыми операциями.

3. Точная гидравлическая система для плавной и беспроблемной работы

Гидравлическая система оснащена ходными, рабочими и рулевыми насосами, обеспечивая максимальный расход 40 л/мин и давление в системе 18 МПа. Благодаря оперативной работе рытьё и загрузка проходят плавно и точно, что повышает как оперативную точность, так и эффективность.

4. Широкий диапазон эксплуатации для удовлетворения разнообразных строительных потребностей

С максимальной высотой выкопки 3156 мм, максимальной высотой разгрузки 2169 мм и соответствующей дальностью разгрузки 1120 мм, он легко справляется с задачами от работы с материалами на большой высоте до глубокой выкопки траншей, что делает его подходящим для различных задач, включая муниципальное строительство, ландшафтный дизайн и небольшие инженерные проекты.

5. Оптимизированная конфигурация жидкости для длительной работы и сокращения простоя

Благодаря 25-литровому топливному баку и 40-литровому гидравлическому масляному баку, в сочетании с точным распределением жидкости для двигателя, ведущей оси и тормозной системы, эта конструкция увеличивает время работы на одну операцию, снижает частоту остановок на дозаправке, обеспечивает непрерывное строительство и повышает общую эффективность эксплуатации.

6. Компактное и манёвренное шасси, идеально подходящее для работы в ограниченных пространствах

С общими размерами всего 5060 мм × 1815 мм × 2360 мм и минимальным радиусом поворота 2540 мм, в сочетании с углом поворота 35°, он гибко маневрирует по узким строительным площадкам, дворам и муниципальным переулкам, легко выполняя задачи по погрузке, разгрузке и земляным работам.

HTDL06HL Параметр загрузчика экскаватора

ДлинаxШиринаВысота	5060мм x 1815 мм x 2360 мм
Минимальный дорожный просвет	95 мм
Максимальная высота разгрузки	2260 мм
Соответствующая разгрузочная дистанция	1120 мм
Угол разгрузки	19°
Угол руления	35°
Радиус горизонтального прохода (вне ковша)	2880 мм
Минимальный радиус поворота	2540 мм
Высота поддержки ног	98 мм
Качество работы	2380 кг
Емкость ковша	0.3
Номинальная нагрузка	400 кг
Максимальное тяговое усилие	7.5KN
Скорость передвижения	0-6 км/ч
Ёмкость ковша экскаватора	0.04
Максимальная высота копания	3156мм
Максимальная высота сброса	2169 мм
Максимальная глубина копки	1643мм
Макс. копать досяжность	2863мм
Модель двигателя	LaiDong 385L/kubota d1105
Тип	Рядный, водяное охлаждение, 4-тактный
Количество цилиндров	3 Квлиндера
Номинальная мощность двигателя	18.4KW
Номинальные обороты двигателя	2400 об/мин
Топливо	25L
Гидравлическое масло	40L
Двигатель	5L
Ведущая ось	3L
Тормозная система	3L
Дорожный насос	38 л/мим
Рабочий насос	38 л/мим
Рулевой насос	40 л/мим
